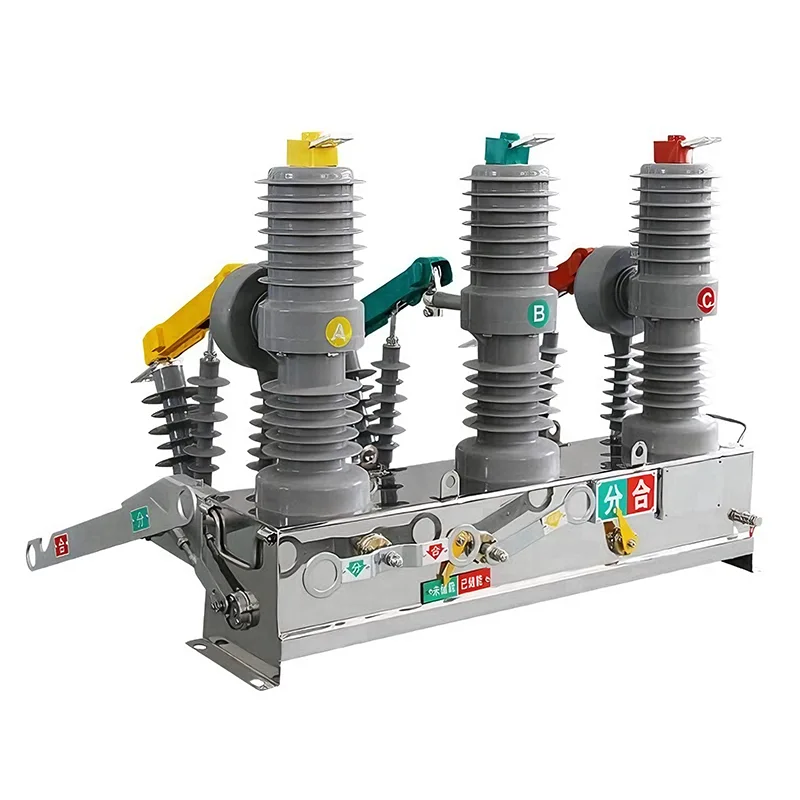

11 KV Vakuumbrytare

På Youbian är vår design centrerad kring 12 kV-klassade standarden för 11 kV vakuumkretsbrytaren, som heltäckande täcker och optimerar prestandakraven för 11 kV-nätet. Till skillnad från gammal teknik är dessa strömbrytare beroende av en högvakuummiljö för att släcka ljusbågar, vilket stabiliserar elnätet och säkerställer personalens säkerhet.

Förstå kärnvakuumtekniken

"Vakuumet" i 11 Kv vakuumkretsbrytaren hänvisar till miljön inuti vakuumbågssläckningskammaren (vanligtvis kallad en vakuumflaska). Detta är kärnan i systemet. På grund av sin överlägsna dielektriska styrka (isoleringsförmåga) jämfört med luft eller olja kan vakuum uppnå mindre kontaktgap och motstå höga spänningar.

När vår 11 Kv vakuumkretsbrytare är i drift sker kontaktseparation inuti den permanent förseglade vakuumkammaren. På grund av frånvaron av gasmolekyler finns det nästan ingenting för att upprätthålla bågen, vilket ger snabb felisolering.

Rollen av vakuumbågssläckningskammare i ljusbågssläckning

Vår utrustnings ljusbågssläckningsprocess är exakt och omedelbar. Här är vår design för att implementera dess arbetsprincip:

1. Kontaktseparation: När ett fel upptäcks separeras kontakterna.

2. Metallångbåge: På grund av metallångan i kontaktmaterialet bildas en ljusbåge kort.

3. Snabb diffusion: På grund av vakuummiljön kommer metallånga att expandera och diffundera med extremt snabb hastighet.

4. Nollgenomgångsbrytare: När strömmen korsar noll för första gången släcks ljusbågen på grund av den snabbare återhämtningshastigheten för dielektrisk styrka än hastigheten med vilken spänningen stiger och tänder ljusbågen igen.

Skillnaden mellan vakuumbrytare och traditionella olje/gasbrytare

Vi förespråkar att byta till vakuumteknik eftersom det eliminerar miljö- och underhållsansvaret som är förknippat med gammaldags olje- eller gasbrytare. Följande jämför varför miljövänliga effektbrytare är ett bättre val för modern infrastruktur.

Vakuumbrytare (VCB) Olje-/luftbrytare

Bågsläckningsförmåga: medium/högt vakuum (förseglad) olja eller tryckluft

Underhåll: Mycket sällsynt (livstidstätning) hög (oljebyte, rengöringskontakter)

Brandrisk: Ingen (ingen olja och ingen SF6) Hög (olja brandfarlig)

Livslängd: Lång (20-30 år) Kort (åldras vid användning)

Storlek: Kompakt modulär/bulkig

Miljöpåverkan: Miljöskydd/risk för oljeläckage eller SF6-utsläpp

Genom att använda vakuumteknik är vår 11 Kv vakuumkretsbrytare inte bara säkrare, utan minskar också avsevärt driftskostnaderna under utrustningens hela livscykel.

Märkspänning och strömparametrar

Även om dessa enheter används i 11kV strömförsörjningsnätverket, är märkspänningen för 11kV vakuumkretsbrytaren 12kV för att säkerställa nödvändig säkerhetsmarginal. Den nominella kontinuerliga strömmen bestämmer belastningskapaciteten som en effektbrytare kan motstå under normal drift. Vi erbjuder flexibla konfigurationer för att möta specifika belastningskrav:

Märkström 630A: lämplig för standarddistributionsmatare och små industriella belastningar.

1250A till 1600A: Designad speciellt för inkommande huvudledningar och tunga industrimaskiner.

Anpassning: Högre nominella värden kan tillhandahållas baserat på specifika ställverkskonfigurationer.

Kortslutningsbrytningskapacitet och överensstämmelse

Säker bortkoppling av fel är den mest kritiska funktionen hos alla vakuumbrytare. Vår 11 Kv vakuumkretsbrytare har en kortslutningsbrytningskapacitet på 20kA till 31,5kA, vilket säkerställer förmågan att omedelbart rensa stora felströmmar utan att skada nedströmsutrustning.

Vi följer strikt globala tillverkningsstandarder. Varje enhet är utrustad med en vakuumbrytare (VCB) som överensstämmer med IEC 62271-100-standarden, vilket säkerställer enhetliga prestanda bland dykare.
