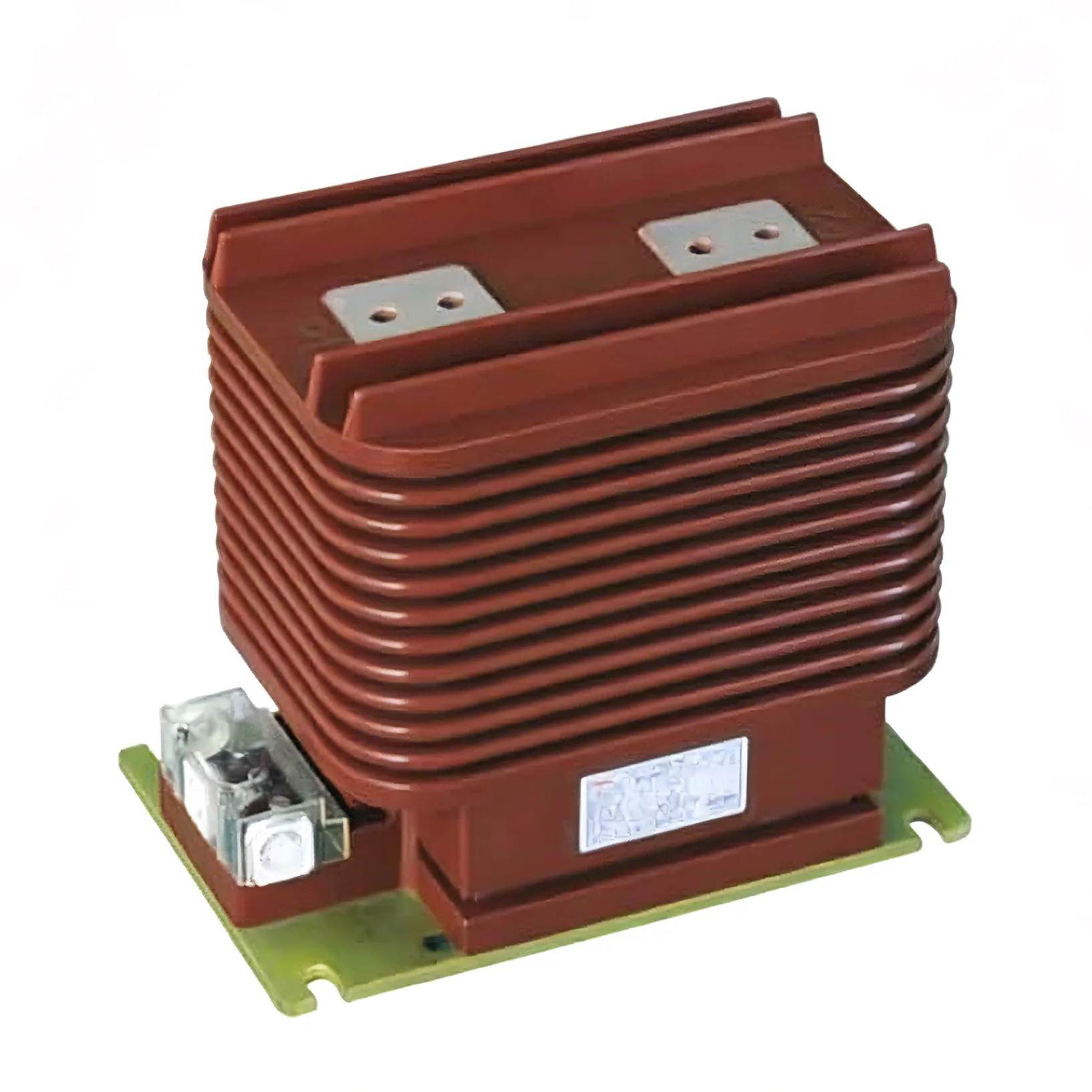

24 kV strömtransformator

24 kV strömtransformatorn tillverkad av Youbian är en viktig komponent i inomhusställverk. Om du använder inomhusställverk är vår produkt definitivt lämplig för dig och spelar en avgörande roll i moderna elsystem. Den mäter inte bara ström, utan måste också utföra viktiga uppgifter som energiövervakning och säkerställa en smidig drift av skyddsreläer i enfasiga och trefasiga AC-system.

Drag

Utöver dielektriska egenskaper har epoxiharts också utmärkt mekanisk hållfasthet. Detta material har hög draghållfasthet, vilket gör att strömtransformatorn på 24 kV tål betydande mekanisk påfrestning utan deformation eller brott. Detta ger stabil hjälp för att skydda de interna komponenterna i strömtransformatorn från yttre krafter och vibrationer.

Epoxihartsgjutgods tillverkas genom att hälla epoxiharts i formar, vilket ger mycket säker isolering för strömtransformatorer. Gjutprocessen säkerställer också ett enhetligt och sömlöst isoleringsskikt, vilket effektivt förhindrar elektriskt haveri och läckage. Dessutom blockerar isolering miljöfaktorer som fukt, damm och kemikalier, vilket ytterligare förbättrar skyddet av interna komponenter. Denna tillverkningsmetod säkerställer gjutgodsets kvalitet och tillförlitlighet, vilket gör det till ett av de vanligaste isoleringsmaterialen inom kraftindustrin.

Koppartrådar används vanligtvis i lindningarna av 33kV strömtransformatorer. Dessa material har hög ledningsförmåga och mekanisk hållbarhet och kan effektivt överföra strömsignaler samtidigt som de tål driftspåfrestningar.

Förutom dess funktionalitet är Youbians 33kV strömtransformatorer också kända för sitt engagemang för kvalitet och innovation. Den integrerar avancerade funktioner, genomgår rigorösa tester och uppfyller industristandarder.

Detaljer

Strömtransformatorernas utformning används för att mäta och skydda högspänningsdistributionsanläggningar installerade internt

Värdet på sekundärströmmen är 5A eller 1A, som kan kombineras. Noggrannhetsnivån för mätkretsen är 0,2S, 0,2, 0,5S, 0,5, 1, 3, och noggrannheten för skyddskretsen är 5P, 10P och PS. Transformatorn uppfyller den erforderliga noggrannhetsnivån inom intervallet 25 % till 100 % av märklasten.

Begränsa arbetsströmmen till 120 % av IN. Enligt avtalet mellan tillverkaren och kunden kan andra värden tillhandahållas, såsom 200 % av IN.

CT är konstruerad som en transformator med en eller flera primärlindningar. Den senaste strukturen för dessa 24 kV strömtransformatorer tillåter inte bara omkoppling på sekundärsidan, utan även på primärsidan. Huvudströmbrytaren kan enkelt installeras genom att ansluta två byglar till kretsen med två M12-skruvar.

Konstruktionen av en 24 kV strömtransformator används för att mäta och skydda högspänningsdistributionsanläggningar installerade internt.

Värdet på sekundärströmmen är 5A eller 1A, som kan kombineras. Noggrannhetsnivån för mätkretsen är 0,2S, 0,2, 0,5S, 0,5, 1, 3, och noggrannheten för skyddskretsen är 5P, 10P och PS. Transformatorn uppfyller den erforderliga noggrannhetsnivån inom intervallet 25 % till 100 % av märklasten.
