10 KV strömtransformator

Varför är Youbians hållbara 10 kV strömtransformator distributionssystemets "öga"? För i 10kV-distributionssystemet är strömtransformatorer kärnutrustningen för att säkerställa säkerheten och noggrann mätning av elnätet. De är som "ögonen" i kraftsystemet, omvandlar hög spänning och stor ström till låg spänning och liten ström i proportion, vilket ger stabila signaler för mätning, skydd och övervakning.

Är du besvärad av svårt urval, instabil kvalitet och försenad leverans? Behöver du en strömtransformator som är kompatibel med 10kV ställverk och ringhuvudenhet, och uppfyller både mätnings- och skyddskrav? Ta en titt på Youbians 10 kV strömtransformator, den uppfyller definitivt dina förväntningar.

Produkt Core Introduktion

2.1 Produktdefinition och kärnroll

10 kV strömtransformator (CT) är en högspänningsströmkonverteringsutrustning lämplig för 10kV spänningsnivå, tillhörande en typ av elektromagnetisk transformator. Dess kärnfunktion är att omvandla höga strömmar på högspänningssidan (såsom 100A, 200A, 600A, etc.) till standard 5A eller 1A sekundära strömmar med ett fast transformationsförhållande, vilket uppnår elektrisk isolering mellan högspänningssystem och lågspänningsmätnings- och skyddskretsar, samtidigt som det tillhandahåller noggranna effekt- och strömövervakningssignaler för energirelä.

2.2 Produktstruktur och tekniska egenskaper

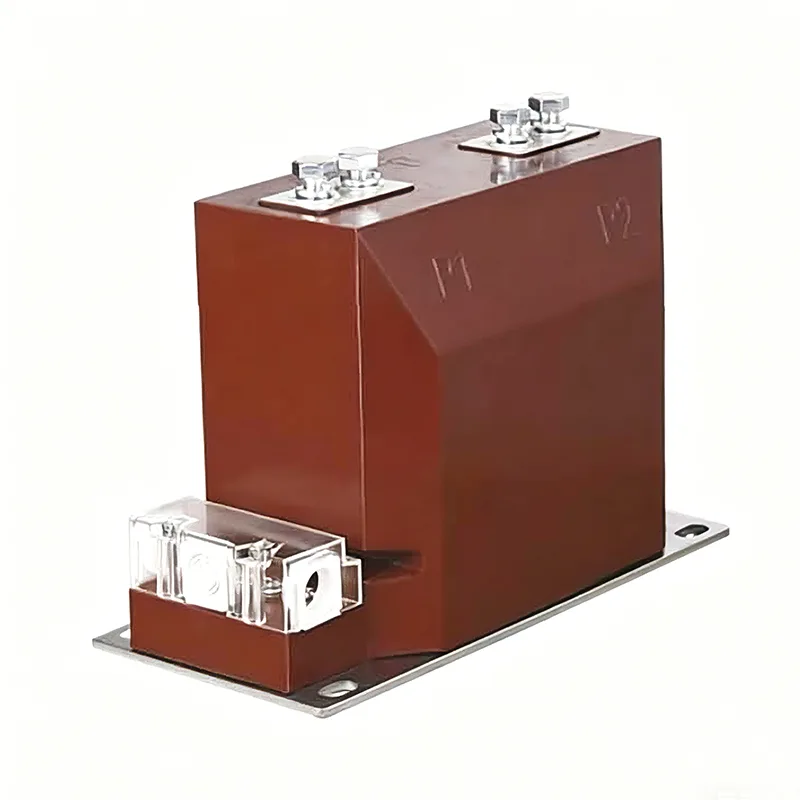

Denna 10 kV strömtransformator använder en epoxiharts helt innesluten gjutisoleringsstruktur, med ett brunt epoxihartsskal som huvudkropp. Primärlindningens P1/P2-terminaler leds ut med kopparstänger, och sekundärlindningen matas ut genom en transparent kopplingsdosa. Botten är försedd med en monteringsplatta i rostfritt stål, som är kompatibel med installationsstorleken för standardställverk.

Den helt gjutna strukturen är oljefri, har inga luftspalter, är fuktsäker, antifouling och explosionssäker och kan fungera stabilt i tuffa miljöer från -40 ℃ till +40 ℃ utan behov av dagligt underhåll;

Youbian stöder flera noggrannhetsnivåer som 0.2S och 0.5 för mätning, 5P10 och 10P10 för skydd, vilket möter mätnings- och skyddsbehoven för olika scenarier;

Kan anpassa olika förhållanden såsom 5/5 ~ 3000/5A, lämplig för olika nuvarande specifikationer för 10kV distributionssystem;

Järnkärnan är gjord av högkvalitativa kiselstålplåtar, och lindningslayouten är rimlig, vilket effektivt minskar påverkan av kvarvarande magnetism och säkerställer mätnoggrannhet under hög strömpåverkan;

Integrerad strukturell design, kompakt storlek, direkt installerad i 10kV ställverk, ringhuvudenhet och transformatorstation av boxtyp, vilket sparar skåputrymme.

Kärnfördelarna med produkten

Från valet av järnkärnmaterial, lindning till epoxihartsgjutning, följer varje process av 10kV skyddsströmtransformatorer strikt den nationella standarden GB 1208-2006 "Current Transformers". Innan du lämnar fabriken utförs 100 % av transformationsförhållandets fel, vinkelfel, isolationsmotståndsspänning, temperaturökning och andra omfattande tester för att förhindra att okvalificerade produkter lämnar fabriken;

För speciella arbetsförhållanden som hög höjd, hög luftfuktighet och hög ström, kan speciella isoleringsnivåer, transformationsförhållanden och installationsmått anpassas för att möta kundernas personliga behov;

10 kV strömtransformator är gjord av högkvalitativt epoxiharts och importerade kiselstålplåtar, som är anti-åldrande och koronaresistenta, med en livslängd på mer än 30 år, och kan dra nytta av engångsinstallation för livet;

Sekundärlindningen är utformad med öppen kretsskydd för att förhindra att högspänning äventyrar utrustning och personalsäkerhet, i enlighet med säkerhetsföreskrifterna för elsystemet.

Ansökan

Energimätningen av 10kV transformatorstationer, distributionsrum och transformatorstationer av boxtyp ger korrekta data för elräkningen;

Överströmsskyddet, snabbavbrottsskyddet och differentialskyddet för 10kV ställverk och ringhuvudenhet säkerställer snabb utlösning i händelse av elnätsfel;

Realtidsövervakning av elnätets driftstatus genom distributionsnätautomationssystem och strömövervakning av smarta nät;

10 kV kraftdistributionssystemet i fabriker, gruvor och datacenter garanterar säkerheten för industriell elproduktion;

Det 10 kV nätanslutna systemet för solcellskraftverk och vindkraftsprojekt är lämpligt för de speciella arbetsförhållandena för ny energigenerering.

Företagsstyrka och samarbetsfall: Styrka skapar kvalitet, service vinner förtroende

Zhejiang Dahu Electric Co., Ltd. är ett professionellt forsknings- och utvecklings-, produktions- och försäljningsföretag för transformatorer i Kina. Det är beläget i Xiangyang Industrial Zone, Yueqing City, Zhejiang-provinsen, känd som huvudstaden för elektriska apparater i Kina, med bekväm transport och kompletta industriella stödjande anläggningar. Företaget fokuserar på tillverkning av strömtransformatorer och spänningstransformatorer med spänningsnivåer som 10kV och 35kV. Det har avancerade produktionslinjer för epoxihartsgjutning och ett omfattande testlaboratorium i Kina. Det har etablerat ISO9001 kvalitetsledningssystem och ISO14001 miljöledningssystem. Dess produkter har klarat testning och certifiering av nationella auktoritativa institutioner och exporteras till många länder och regioner som Sydostasien, Mellanöstern och Afrika.

Företaget följer alltid affärsfilosofin "teknikledande, folkorienterad", tar produktkvalitet som företagets liv, investerar kontinuerligt i forskning och utveckling, optimerar kontinuerligt produktprestanda och ger kunderna kostnadseffektiva lösningar för kraftutrustning.
