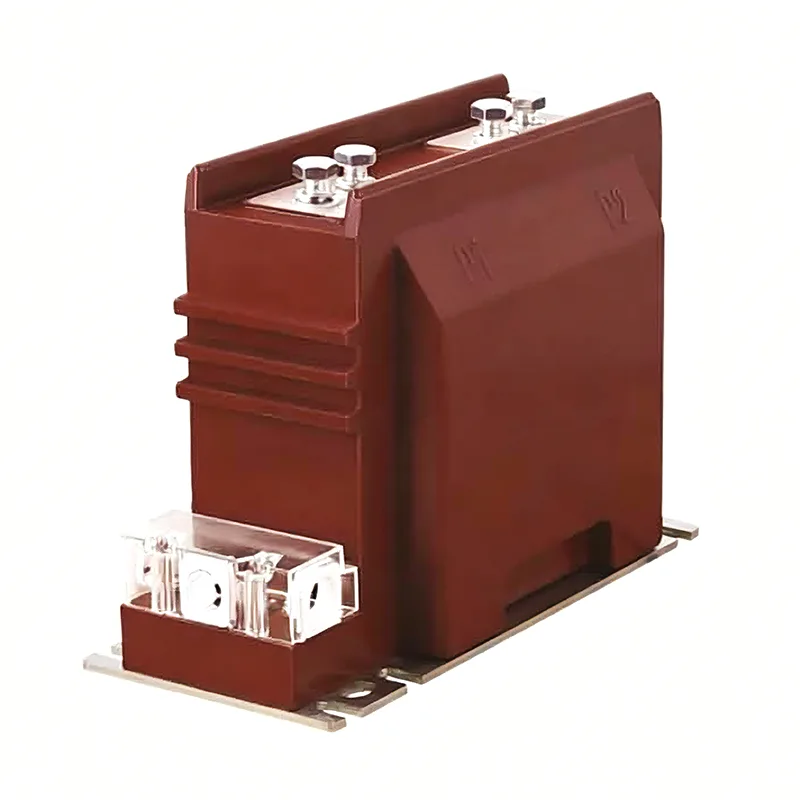

11 Kv strömtransformator

Youbians högkvalitativa 11 Kv strömtransformator spelar en roll i strömkonvertering och elektrisk isolering. Strömmen i kraftgenererings-, transformations-, transmissions-, distributions- och förbrukningslinjer varierar mycket, allt från några ampere till tiotusentals ampere. För att underlätta mätning, skydd och kontroll är det nödvändigt att konvertera till en relativt jämn ström. Dessutom är spänningen på ledningen generellt hög, och direkt mätning är mycket farlig. Dahu Electric inbjuder dig hjärtligt till vår fabrik för att köpa de senaste, bästsäljande, prisvärda och högkvalitativa 11 kV strömtransformatorerna. Vi ser fram emot att arbeta med dig.

11 Kv strömtransformator modell

Första bokstaven: L - strömtransformator

Andra bokstaven: A - genomgående väggstil; Z-stolpe typ; M-skena typ; D - Enkel genomgångstyp; V - inverterad struktur; J - Nollsekvens

För jordningsdetektering; W - Bekämpning av föroreningar; R - Barlindad typ

Tredje bokstaven: Z - epoxihartsgjutning; C - Keramisk isolering; Q - Gasisolerat medium; W - Speciellt för mikrodatorskydd

Fjärde bokstaven: B - med skyddsnivå; C - Differentialskydd; D-D nivå; Q - Förbättrad typ; J - Förbättrad ZG

Femte siffran: Produktens serienummer för spänningsnivå

Urvalsgrund

märkspänning

Strömtransformatorns märkspänning bör vara större än märkspänningen för installationspunktlinjen.

omvandlingsförhållande

Alla bör beräkna strömkretsen baserat på en belastning och välja strömtransformatorförhållandet. Det finns olika specifikationer för märkströmförhållandet för primärsidan av strömtransformatorer (som 20, 30, 40, 50, 75, 100, 150, 2 × a/C), och märkströmmen på sekundärsidan är vanligtvis 1A eller 5A. Bland dem indikerar 2 × a/C att det finns två strömförhållanden för samma produkt, vilket kan uppnås genom att ändra kopplingsmetoden för produktens anslutningsdelar. Vid seriekopplad är strömförhållandet a/c, och vid parallellkopplat är strömförhållandet 2 × a/C. I allmänhet bör valet av strömomvandlingsförhållandet för mätning av strömtransformatorer säkerställa att deras märkström I1n inte är mindre än belastningsströmmen i ledningen (dvs. den beräknade IC). Om belastningsberäkningsströmmen i ledningen är 350A, bör omvandlingsförhållandet för strömtransformatorn väljas till 400/5. För att säkerställa noggrannhetskraven för den 11 Kv strömtransformator som används för skydd, kan transformationsförhållandet väljas att vara större.

Principen för val av noggrannhetsnivå: Noggrannhetsnivån för strömtransformatorn som används för fakturering och mätning ska inte vara lägre än 0,5 nivå; Amperemetern som används för att övervaka storleken på belastningsströmmen i varje inkommande och utgående krets bör använda strömtransformatorer på 1,0-3,0 nivåer. För att säkerställa att noggrannhetsfelet inte överstiger det angivna värdet, verifieras den sekundära belastningen (volt ampere) för den aktuella transformatorn i allmänhet, och den sekundära belastningen S2 för transformatorn är inte större än den nominella belastningen S2n, så att den valda noggrannheten kan garanteras. Formel för noggrannhetsverifiering: S2 ≤ S2n.
