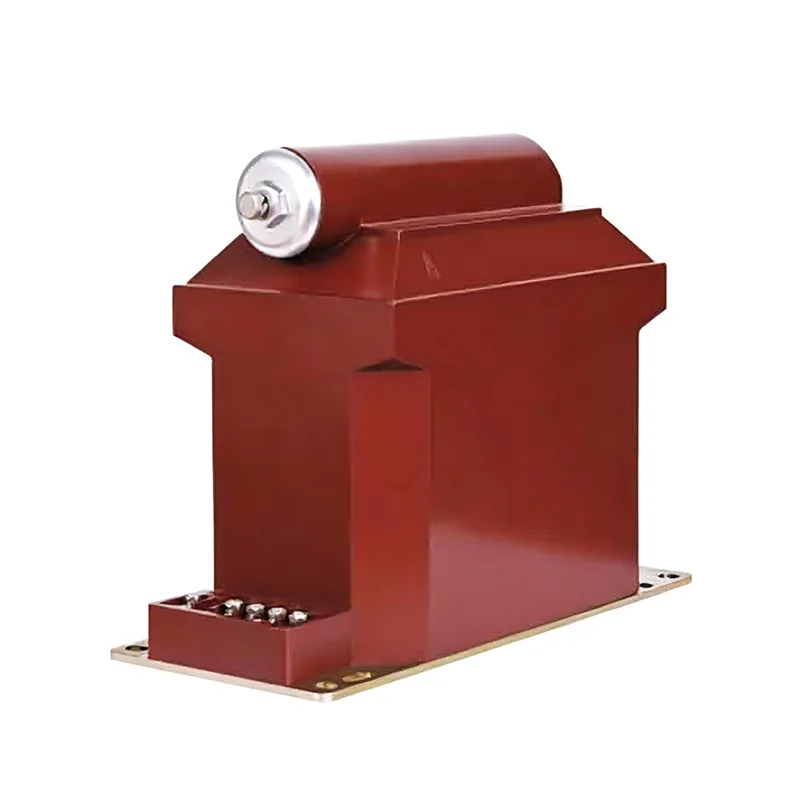

33 kV spänningstransformator

Youbians hållbara 33 kV spänningstransformator använder speciella lindnings- och skärmningstekniker för primär- och sekundärspolarna för att förbättra spänningsfördelningen. Varje spole är noggrant isolerad med polyesterfilm för att ge en hög dielektrikum mellan lagren. Montera den färdiga lindningsstrukturen och dubbelringjärnkärnan på stödramen.

Försiktighetsåtgärder

1. Innan den tas i drift ska 1,33 kV-spänningstransformatorn genomgå provning och kontroll enligt angivna punkter i föreskrifterna. Till exempel polaritetsmätning, anslutningsgrupp, isolationsskakning, kärnfassekvens, etc.

2. Ledningarna till spänningstransformatorn bör säkerställa dess korrekthet. Primärlindningen ska anslutas parallellt med den testade kretsen, och sekundärlindningen ska anslutas parallellt med spänningsspolen för det anslutna mätinstrumentet, reläskyddsanordningen eller automatiska enheten. Samtidigt bör uppmärksamhet ägnas åt polaritetens korrekthet.

3. Kapaciteten hos lasten som är ansluten till sekundärsidan av 33 kV-spänningstransformatorn bör vara lämplig, och lasten som är ansluten till sekundärsidan av spänningstransformatorn bör inte överstiga dess nominella kapacitet, annars kommer det att öka transformatorns fel och göra det svårt att uppnå mätnoggrannhet.

4. Kortslutningar är inte tillåtna på sekundärsidan av 4,33 kV spänningstransformatorn. På grund av den lilla impedansen inuti spänningstransformatorn, om sekundärkretsen kortsluts, kommer en stor ström att uppstå, vilket kommer att skada sekundärutrustningen och till och med äventyra personlig säkerhet. Spänningstransformatorer kan utrustas med säkringar på sekundärsidan för att skydda sig mot skador orsakade av kortslutning på sekundärsidan. Där det är möjligt bör även säkringar installeras på primärsidan för att skydda högspänningsnätet från att äventyra primärsystemets säkerhet på grund av fel i transformatorns högspänningslindning eller ledningstrådar.

5. För att säkerställa människors säkerhet vid kontakt med mätinstrument och reläer måste spänningstransformatorns sekundärlindning ha en jordningspunkt. För efter jordning, när isoleringen mellan primär- och sekundärlindningarna är skadad, kan det förhindra att högspänning äventyrar den personliga säkerheten i instrument och reläer.

6. Spänningstransformatorns sekundärsida får inte kortslutas.

För isolering och skydd är komponenten automatiskt vakuumtryckgjuten till hydrofob cykloalifatisk epoxiharts (HCEP). HCEP-material har utmärkt bågbana, ozon- och ultraviolettbeständighet, samtidigt som fysisk styrka bibehålls. De hydrofoba ytegenskaperna hos HCEP säkerställer dess mycket pålitliga prestanda i fuktiga, fuktiga eller förorenade miljöer.

Kan användas för 35KV distributionsledningar, kolgruvor, kraftverk, järnvägar och fabriker.

33 kV spänningstransformatorn följer strikt IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

ansökan

Järnväg; Kolgruvor; Effektmätare; kraftverk; Elenergimätare; Kraftstation; Mellanspänningsställverk; Olje- och gasbolag; Power Distribution Box; Kraftdistributionssystem; Luftisolerat skåp; Ringnätverksskåp; Mätinstrument; Elbyrå; Mediumspänningsenergikvalitetsanalysator; Industriellt och gruvdrift;

särdrag

Vikt: 50 kg;

Livslängd: 30 år;

Material: Epoxiharts (HCEP);

Märkspänning upp till 36 kV;

Noggrannhetsnivå: 0,2 0,5 6P 3P;

33KV 35KV 36KV inomhusapplikation;

Enpolig spänningstransformatordesign;

Begränsad termisk effekt (VA): 300VA/600VA;

Rimlig struktur, robust struktur;

Märkspänningsförhållande: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nominell grundisoleringsnivå (BIL) upp till 200 kV;

Utmärkt kortslutnings- och värmebeständighet;
