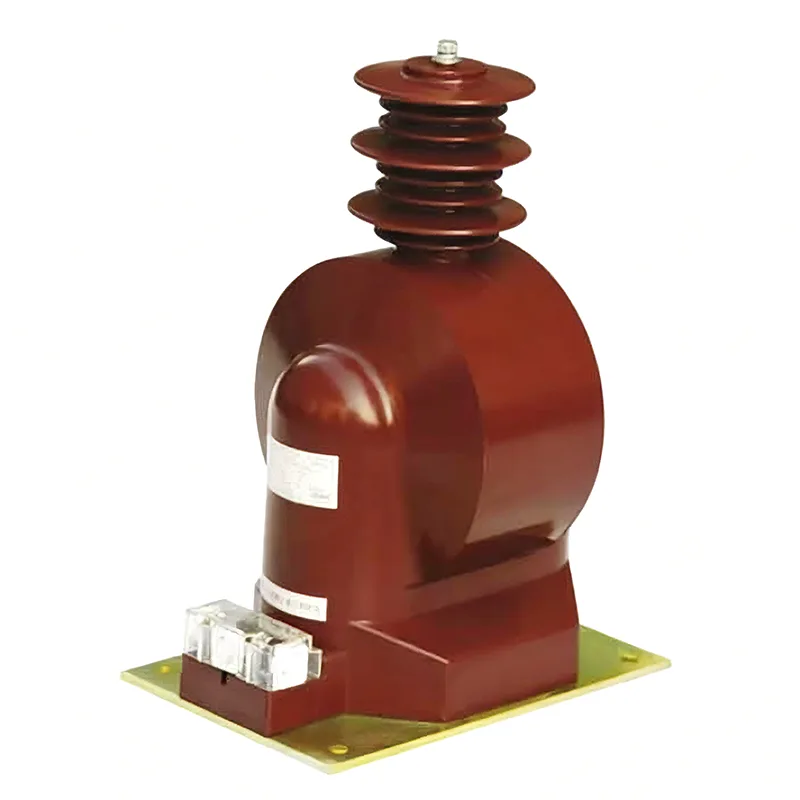

35 kV spänningstransformator

Som tillverkare av högkvalitativa 35 kV spänningstransformatorer kan Youbian välja att köpa spänningstransformatorer från vår fabrik när du har svårt att välja eller är obeslutsam. Vi är en tillverkare med många års erfarenhet, komplett utrustning och ett team för att lösa alla problem åt dig.

Vilka är de strukturella egenskaperna hos spänningstransformatorer?

1) Oljenedsänkt spänningstransformator

Oljenedsänkta spänningstransformatorer är indelade i enstegs- och serie-enstegstyper. Enstegstypen kan användas för spänningsnivåer på 220kV och lägre, medan serietypen kan användas för alla spänningsnivåer på 66kV och över. De primära och sekundära lindningarna av enstegstyp är lindade på en gemensam järnkärna, med isolering ograderad, och energiomvandling uppnås genom magnetisk koppling. Kaskadtyp består av flera primärlindningar med samma antal varv monterade på samma järnkärna med hälften av antalet lindningar, arrangerade uppifrån och ned och kopplade mellan högspänning och jord.

2) SF6 gasisolerad spänningstransformator

Den gasisolerade spänningstransformatorn SF6 består av ett hölje, isoleringshylsa, järnkärna, primär- och sekundärlindningar och installationstillbehör. Den primära lindningen antar i allmänhet en pagodformad skiktlindning och lindas på ett graderat sätt. Sekundärlindningen är en skiktad lindning, lindad nära järnkärnan, som vanligtvis är en enfas dubbelkolonnlaminerad järnkärna. SF6 gasisolerade spänningstransformatorer kan matchas med GIS eller användas som oberoende SF6 gasisolerade spänningstransformatorer.

Vilka är ledningsmetoderna för spänningstransformatorer?

1) Enfasledningar används vanligtvis i system med hög jordström för att avgöra om det inte finns någon spänning eller synkronisering i ledningen. Båda faserna kan anslutas, men ett annat kriterium är att använda motsvarande fas för bussspänningen.

2) En spänningstransformator ansluten mellan två spänningsfaser används huvudsakligen i små strömjordsystem för att avgöra om linjen är under spänningsfri eller synkron, eftersom små jordströmsystem tillåter enfas jordning. Om endast en enfas-till-jord-spänningstransformator används, om spänningstransformatorn är exakt i jordningsfasen och den uppmätta jordspänningen för den fasen är noll, är det omöjligt att verifiera om ledningen är under spänning. Om det bedöms fel kan det orsaka icke-synkron stängning

Följande bör noteras i ledningsdragningen av strömtransformatorer

1) Sekundärsidan av 35 kV-spänningstransformatorn får inte vara öppen under användning. Vid demontering av instrument eller reläer under användning bör sekundärsidan kortslutas i förväg. Under installationen bör ledningarna vara tillförlitliga och det är inte tillåtet att installera säkringar på sekundärsidan;

2) Sekundärsidan måste ha ena änden jordad. Förhindra isoleringsskador på primär- och sekundärsidan och förhindra att högspänning kommer in på sekundärsidan, vilket äventyrar personlig säkerhet och utrustningssäkerhet;

3) Var uppmärksam på polariteten vid kabeldragning. Polaritetsanslutningarna på primär- och sekundärsidan av strömtransformatorn indikeras med bokstäver.

4) Primärsidan är seriekopplad i kretsen och sekundärsidans relä eller mätinstrument är seriekopplat.
